MiniStamper – The compact all rounder

Modulares Aufbaukonzept

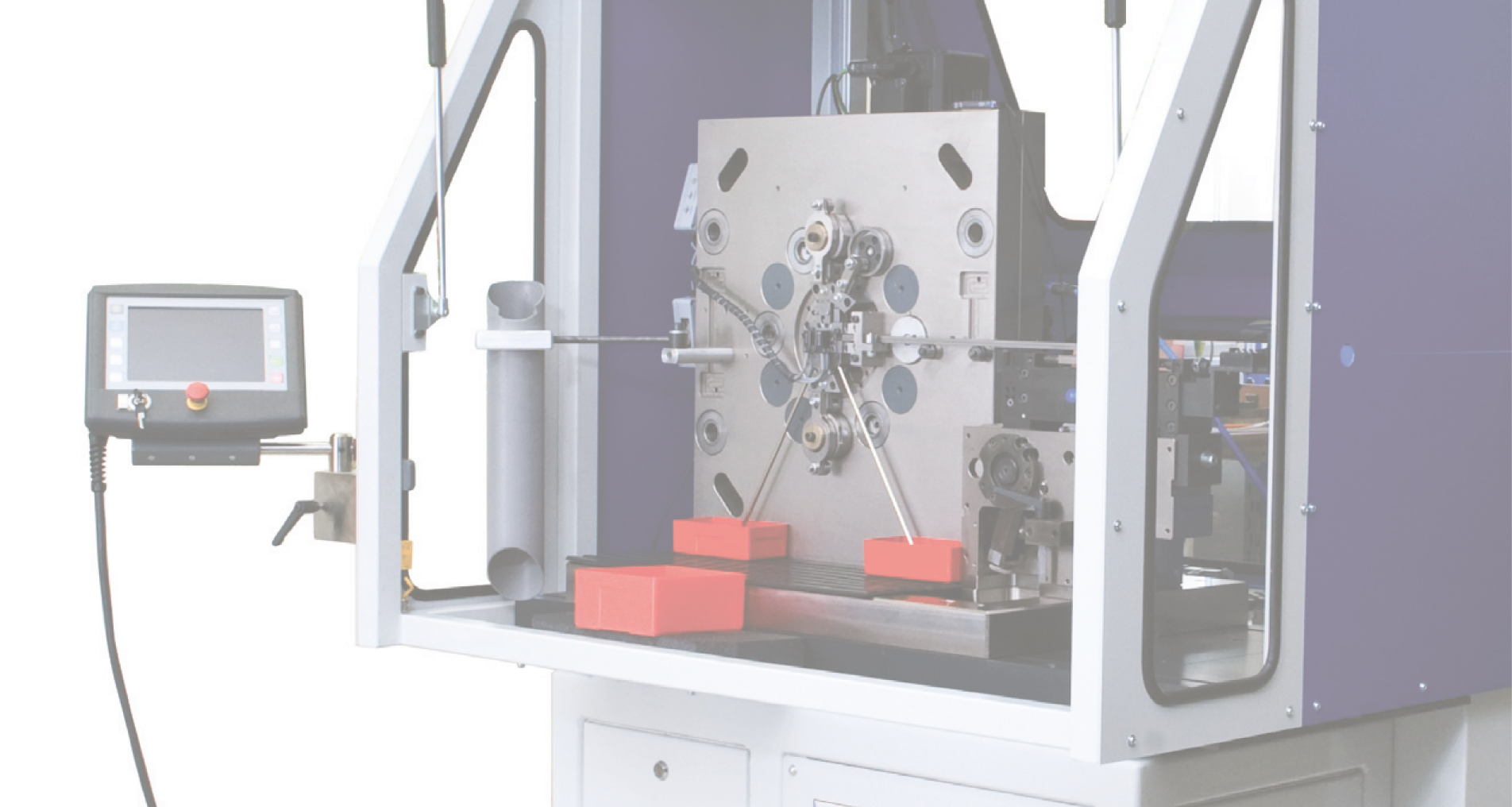

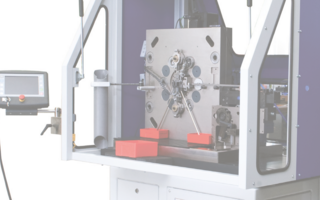

Die prozessunabhängige Plattform des MiniStampers (Grundmaße: 1200 x 800 x 2100 mm) kann je nach Anforderung beliebig aufgebaut und verändert werden. Die einzelnen Module können Sie zum raschen Wechseln einfach abstecken und mit einem Wechselwagen tauschen. Maschinenplatten mit T-Nuten sorgen für eine präzise Positionierung.

Kompatible Arbeitsmodule

Biegemodul, Stanzmodul, Nietmodul, Kontaktschweißmodul, Gewindemodul, Pilotmodul, Radialmodul, Präzisions-Stanzmodul, Zangeneinzugsmodul, Exzenter-Stanzmodul (bis 8 t). Falls erforderlich, kann die Plattform der Maschine mit einer Schutzhaube abgesichert werden. Die Schutzhaube verfügt an den Seiten links und rechts über Türen, die sich nach oben hin aufschwenken lassen.

Zentrale Steuerung/Bedienung

Jedes Modul wird über einen separaten Servomotor angetrieben, der über die Steuerung im Pultschrank synchronisiert wird. Die Anwahl der Servoantriebe für die einzelnen Module erfolgt über einen Touchscreen. Die Arbeitsabläufe können mit einem elektronischen Handrad einzeln erprobt und betrieben werden. Die Motorparameter und Einstellungen sind im Werkzeugspeicher hinterlegt − Programmierkenntnisse sind nicht erforderlich.

Maschinensockel und Aufspannplatten

Der Maschinensockel ist nicht modular aufgebaut, sondern mit einer Maschinenbettlänge von 1500mm erhältlich. Die Module sind auf dem Maschinensockel mittels Aufspannplatten in Vorschubrichtung beliebig positionierbar. Die Abmessungen der Aufspannplatte betragen
1000 mm x 496 mm.
